Baru kali ini kami diperlihatkan alat test flyback yang cukup praktis dan mudah dibuat sendiri. Sebelumnya dari internet sudah kami kenal alat test flyback yang menggunakan prinsip ”ringging test” dan “osilator horisontal driver”. Ringging test hanya dapat mendekteksi jika terjadi kerusakan kumparan primer flybak short. Sistim osilator horisontal cukup baik, cuma kadang transistor power menjadi rusak jika untuk memeriksa flyback yang bagian primer short.
Alat diperlihatkan oleh seorang rekan yang dibuat menggunakan bekas power suply CPU yang masih bekerja. Keuntungan lain dari alat ini ialah dapat untuk memeriksa tranfo swiching atau def yoke yang rusak.
Cara pembuatan :
- Sediakan power suply CPU yang masih bekerja.
- Untuk menghidupkan power suply maka kontrol power on-off perlu dihubungkan ke ground. Pasang switch on-off agar dapat dihidup-matikan. Kabel power on-off umumnya berwarna hijau.

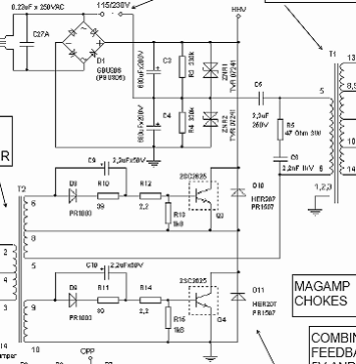

- Pasang sepasang kabel secukupnya yang dihubungkan keluar pada kumparang primer tranfo switching power suply CPU sebagai test probe (contoh gambar adalah pin-5 dan 6 tranfo switching kanan-atas)) dengan cara disolder.
- Pasang sepasang japitan buaya pada kedua ujung test probe bagian luar.
- Pasang sebuah diode LED sebagai indikator pada tegangan sekunder 5v yang diseri dengan resistor sekitar 5k. Diode ini tidak boleh nyala terlalu terang dengan tujuan kalau terjadi tegangan drops dapat terlihat nyalanya kedip. Besarkan nilai resistor jika nyala masih terlalu terang.
- Pasang lampu dop 60 atau 100w secara serial pada ac input. Tujuannya agar kalau flyback yang ditest short tidak menyebabkan power suply rusak.
- Buat sepasang kabel yang kedua ujungnya masing-2 dipasang japitan buaya. Kabel ini nanti digunakan untuk menghubungkan volt-meter dengan kaki-kaki flyback.
Cara penggunaan.
- Lepas flyback.
- Hidupkan power suply
- Pasang ac volt meter antara ground flyback dengan pin-heater atau pin-vertikal suply
- Sentuh-sentuhkan test probe pada pin-B+ dan pin-kolektor flybak.
- Jika flyback masih bagus – maka lampu led indikator nyalanya terlihat konstan (tidak kedip). Dan terlihat ada tegangan pada ac volt meter.
- Jika flyback rusak (short), maka lampu led akan terlihat redup setiap saat test probe disambung, dan lampu dop serial terlihat menyala.
- Kadang flyback rusak pada bagian tegangan tinggi, fokus atau screen. Pasang dc volt meter antara ground flyback dengan kabel screen untuk mengetahui hal ini.
*************************
