Dapat servisan tv merk Akari 14 inch model IC 14m88z
milik mbah parto, masih tetangga sendiri. dengan keluhan tidak bisa menangkap siaran, tampilan layar normal.
Setelah dibuka tutup belakangnya tampak ic program AKARI PTC 80499-01 9945, ic chroma TA8690AN ic vertikal TA 8445K.
Dilihat secara fisik tak ada komponen yang mencurigakan, hasil pengukuran tegangan utama semua normal saja. tegangan pd tuner B+ , tegangan seleksi band ada..

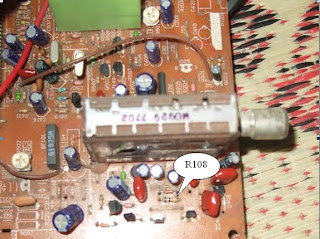

Sy cari2 kaki VT tidak ada, akhirnya sy urut kemana larinya tegangan untuk kontrol frekuensi (VT/BT) 33 V. teryata menuju kaki ic program yang diberi nama kaki TUN melewati beberapa komponen ada R ada TR. dari hasil pengukuran didapati ada komponen R nilai 10k/ 1/8 watt putus.... tus...sehingga berakibat tegangan 33V tidak ada. Saya ganti dengan 10k 1/4 watt.
ikutan kang aisy tampilin gambar.....heheh
saatnya mencoba .....saya auto tuning, alhamdulillah bisa nangkap siaran dengan baik......
Semoga bermanfaat....... salam untuk anda semua
