LCD raster blank – backlight nyala



LCD teve dengan kerusakan : Raster blank, no OSD - Backlight nyala dan suara tetap ada.

Solusi :

• Buka cover penutup T-con (umum ada dibagian tengah-atas bagian belakang LCD panel)
• Cek kabel konektor LVDS (mungkin kendor atau loose kontak)
• Cek tegangan suply Vcc 12v
• Cek fuse chip pada suply tegangan 12v (lokasi biasanya dekat dengan konektor LVDS)
• Cek sinyal gambar menggunakan osiloskop
• Jika semuanya ok, maka kemungkinan pcb T-con rusak.

Contoh pcb T-con (gambar dari usefulparts.com)

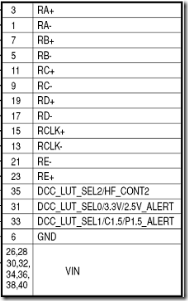

Contoh konektor LVDS (Sony Bravia) Sinyal gambar yang perlu dicek degan osiloskop adalah : RA+/RA- RB+/RB- RC+/RC- RD+/RD- RE+/RE- catatan : RCLK+/RCLK- tidak bisa dicek dengan osiloskop biasa (karena frekwensi tidak mampu)



++++++++++++++++++++++++++++++++
