Pertanyaan :
Pa saya sedang menangani tv konka, kerusakan ragurator tdk bekerja sama sekali. Teg 300v masuk. Regulator menggunakan 5 transistor dan 2 opotocoupler. Bagaiman sistim kerja dari ragurator ini pa, karna komponen sy cek bgus smua. KONKA dengan IC mikom ST63637B1, Chroma LA7688A.
Jawab :
- Photocoupler N901 - digunakan sebagai kopel kontrol on-off bagian regulator oleh mikrokontrol. Yaitu mengatur tinggi rendah tegangan B+ (pada saat st-by tegangan B+ rendah). Kontrol dari mikrokontrol pin-37 POWER >> V610 >> VD913 >> V908 >> N901.

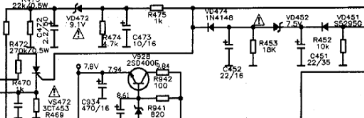

- Photocoupler N903 - digunakan untuk kontrol on-off bagian regulator dari sirkit X-ray protektor. Sirkit X-ray protektor dari flyback >> VD451 >> VD452 >> SCR VS472. Jika tegangan flyback over maka otomatis kerja regulator akan dimatikan lewat N903
- Untuk melumpuhkan sirkit X-ray protektor ini, maka untuk sementara photocoupler N903 dapat dilepas terlebih dahulu. Pada kondisi normal tegangan pada transistor V474 harus nol.
Trobelshuting tidak ada tegangan untuk st-by 5v pada bagian sekunder
- Lumpuhkan dulu sirkit protektor dengan melepas N903
- Cek tegangan 300v
- Cek semua transistor
- Cek tegangan start dari 300v lewat R909 >> R906 ke basis Transistor power regulator
- Cek umpan balik C910 >> R904 (agar dapat berosilasi)
****************************
