Untuk mendrive panel LCD kita mengenal :
- T Con (timing control) board
- Lampu backlight dan Backlight Inverter board
Sedang untuk mendrive panel Plasma dibutuhkan lebih banyak bagian, yaitu
- X Main Board, merupakan pembangkitkan pulsa-pulsa untuk elektrode X dari sinyal timing kontrol X yang berasal dari bagian Logic Main Board dengan cara menswitch on-off beberapa power FET.
- Y Main Board, sebagai pembangkitkan pulsa-pulsa untuk elektrode Y dari sinyal Y timing kontrol yang diterima dari bagian Logic Board dengan cara menswitch on-off beberapa power FET.
- Y Buffer atau Scan Buffer (Upper + Lower), merupakan board yang berisi beberapa buah Scan IC sebagai penghubung pulsa-pulsa Y ke panel PDP
- Logic Main Board, merupakan pemroses data gambar digital dengan membangkitkan sinyal timing kontrol X dan Y. Board ini fungsinya mirip dengan T.Con pada LCD.
- Logic Buffer Board, untuk mentransfer data ke Addrees elektrode-elektrode PDP melaui COF (Chip On Flexible) atau TCP (Tape carrier Package) yang menggunakan Drive Data IC
Contoh gambar COF atau TCP yang digunakan Samsung atau Philips

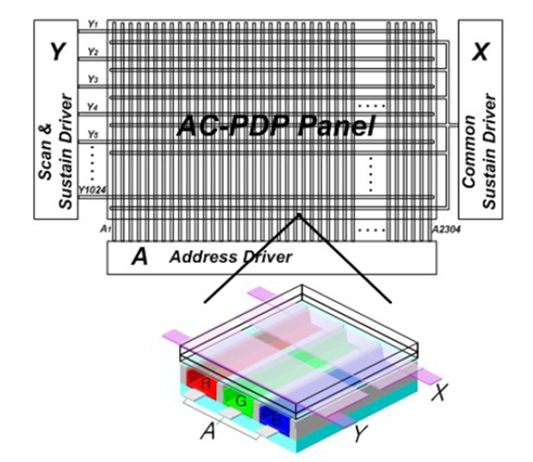

Blok diagram hubungan eletode-elektrode X, Y, dan Address line
Bahan Samsung – Philips training manual
**************************************
