LCD merupakan komponen pasif. Artinya LCD sebagai pembentuk gambar tidak mengeluarkan cahaya sendiri. Diperlukan cahaya dari belakang layar LCD yang biasa dinamakan Backlight agar gambar dapat terlihat. Backlight LCD model lama menggunakan sejenis lampu mirip lampu TL, sedangkan model-model baru sudah menggunakan sejenis lampu LED yang lebih irit dalam penggunaan daya listrik
Berbeda dengan LCD, maka PDP (Plasma Display Panel) merupakan komponen aktif. Artinya setiap pixel yang membentuk gambar menyala sendiri-sendiri seperti halnya lampu neon sehingga kita bisa melihat gambar. Layar PDP terdiri dari ratusan ribu atau bahkan jutaan pixel-pixel kecil yang disusun seperti halnya phospor RGB pada layar CRT, dimana penyalaannya masing-masing dapat diatur sendiri-sendiri.
Prinsip kerja pixel plasma secara singkat dapat dijelaskan sebagai berikut :
1.Gambar diatas merupakan penampang dari samping dari sebuah pixel plasma. Pixel plasma merupakan lapisan kaca dimana pada bagaian depan terdapat dua buah lapisan jalur elektrode yang tembus pandang serta sebuah elektrode pada bagian belakang.
2.Pixel-pixel pada bagian belakang diberi lapisan phospor dengan warna RGB dan disusun seperti halnya phospor RGB pada layar CRT.
3.Selanjutnya setiap pixel dibuat vacum dan kemudian diisi dengan sejenis gas yang merupakan campuran gas Ne + Xe (neon + xenon).
4. Suatu tegangan diberikan antara elektrode yang terdapat pada bagian depan, sehingga menimbulkan medan listrik.
5.Jika suatu tegangan diberikan pada elektrode yang terdapat dibelakang, maka gas akan mendapatkan suatu energi, sehingga gas didalamnya akan berubah bentuk menjadi gas yang dinamakan “plasma”.
6. Perubahan gas menjadi plasma menghasilkan sinar ultraviolet.
7.Sinar ultraviolet menyebabkan phospor berpendar dan mengeluarkan sinar ke depan.
·
- Proses no.4 hingga no.7 tersebut diatas dilakukan secara berulang-ulang, tergantung dari gambar yang ditampilkan.
- Elektrode yang terdapat pada bagian depan dinamakan elektrode X (common & sustain elektrode) dan elektrode Y (scan dan sustain elektrode).
- Elektrode yang terdapat dibagian belakang dinamakan elektrode Adress.

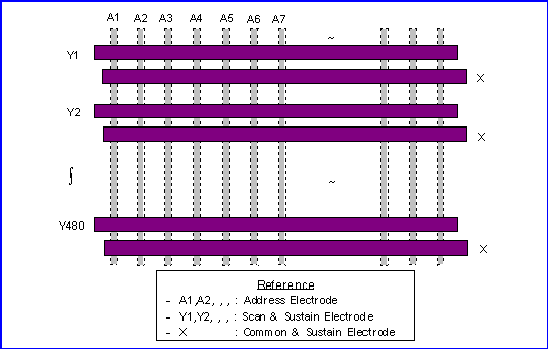

- Elektrode-elektrode pada seluruh layar PDP dapat digambarkan seperti susunan dibawah ini.
Bahan tulisan diambil dari EHOW dan Samsung PDP Training manual
**********************************
