Melacak kerusakan teve tidak ada suara kadang merupakan hal yang gampang-gampang susah. Artinya merupakan hal yang gampang jika teve hanya menggunakan sirkit standard seperti pada teve China misalnya. Dan susah jika kerusakan terjadi pada teve dengan sirkit RF stereo atau pada teve layar besar.
Inilah yang biasa kami lakukan jika melacak kerusakan tidak ada suara.
- Periksa apakah jack AUDIO-OUT dapat mengeluarkan sinyal suara. Hal ini biasa kami cek menggunakan osiloskop. Tetapi bagi mereka yang tidak memiliki osiloskop, dapat dilakukan dengan menyambung sebuah amplifier yang dihubungkan ke jack Audio-Out.
- Ambil skematik diagram (buka komputer). Amati dan pahami jalur dan bagian sirkit suara.
Jika Audio-Out dapat mengeluarkan suara, maka problem kemungkinan dapat disebabkan kerusakan pada :
- Speaker putus atau solderan konektor speaker loose kontak
- Jika teve menggunakan jack head-phone – jack loose kontak kontak
- Problem pada sirkit Audio amplifier, seperti misalnya karena tidak ada tegangan Vcc atau ic rusak.
- Problem pada sirkit pendukung Audio amplifier, seperti misalnya tegangan kontrol volume, atau tegangan muting
- Problem pada sirkit switch TV/AV.
- Kerusakan pada ic Audio-kontrol, misalnya LV1116N, AN5891
Jika Audio-Out tidak mengeluarkan sinyal suara, maka kerusakan kemungkinan dapat disebabkan karena :
- Kerusakan coil FM detektor atau kerusakan ic bagian FM detektor.
- Eeprom (memori) data error
- Kerusakan pada bagian stereo prosesor decoder, misalnya yang menggunakan ic seri MSP34xx.
Buat Amplifier mini untuk memudahkan melacak kerusakan bagian suara.
- Untuk mempermudah dan mempercepat dalam melacak atau mencari bagian yang menyebabkan tidak ada suara. Jika teknisi tidak memililki osiloskop. maka sebaiknya teknisi memiliki amplifier mini (lengkap dengan speaker).
- Pasang kabel yang disambung ke ground, dan kabel lainnya yang disambung pada bagian inputnya dan diberi probe seperti avo-meter.
- Dengan probe ini kita dapat melacak dan mengecek titik-titik tertentu pada jalur bagian audio apakah sudah ada sinyal suaranya atau tidak.
Gambar blok diatas merupakan penerima teve mono.
- Sinyal suara FM 5.5Mhz diperoleh dari Demodulator atau Video detektor.
- Sinyal suara diproses oleh FM demodulatpr
- Sinyal suara Audio-out diperoleh dari keluaran FM demodulator (FM detektor).

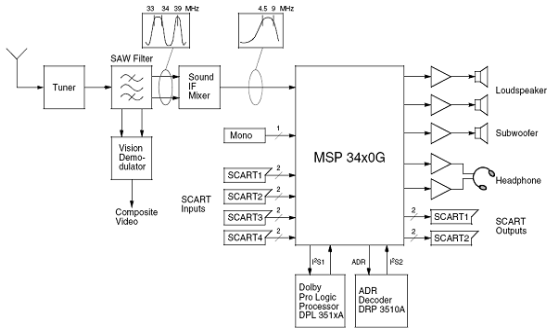

Gambar blok diatas adalah contoh sirkit bagian decoder suara RF stereo prosesor.
- Jalur sinyal suara dipisahkan langsung dengan jalur sinyal gambar pada TUNER IF Out dengan SAW Filter yang mempunyai karakteristik berbeda dengan SAW filter yang biasa digunakan pada Video IF gambar.
- MSP34xx merupakan prosesor yang dapat memproses suara mono maupun stereo seperi Nicam, Zweiton (A2)
- Sinyal suara yang dihubungkan ke Amplifier dan Audio-out adalah pin yang diberi tanda Loudspeaker (LS)
