IC seperti tipe TA8445, LA7837(38), TDA1770/1, TDA8174, TDA8176 merupakan ic vertikal-out yang agak spesial, antara lain karena :
- Ramp generator - kalau pada tipe seperti yang dijelaskan pada tulisan kami sebelumnya menjadi satu dengan ic jungle, maka disini ramp generator menjadi satu dengan ic vertikal-out
- Feedback ac/dc langsung diumpankan ke ic ini sendiri
- Sinyal input bukan merupakan sinyal gigi-gergaji, tetapi merupakan pulsa-pulsa triger dengan frekwensi vertikal (50/60Hz)
IC jungel yang cocok dengan sirkit ini adalah seperti TA8690, TA8719, LA7680/85, AN5160, AN5603, AN5192, dimana sinyal vertikal out dari ic tipe tersebut berupa pulsa-pulsa triger.

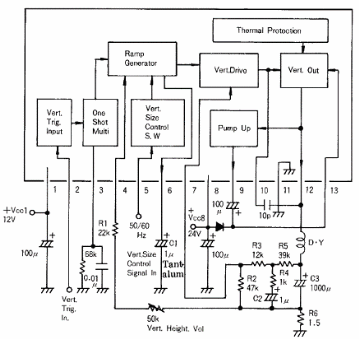

LA7837
TDA8176
Cara menguji apakah ic vertikal out berfungsi normal :
- Open solderan pada pin-input
- Sentuh-sentuh input dengan probe avo-meter – raster (vertikal) akan membuka setiap kali pin input disentuh
Vertikal out tidak kerja – dapat disebabkan karena :
- Tidak ada tegangan suply Vcc (high) dan Vcc (low)
- Jalur umpan balik tegangan dc dari bagian Vertikal-output ke pin Vertikal-drive putus
- Kapasitor pada pin ramp-generator short atau open (nilai kering)
- Jika pin input disentuh-sentuh raster sudah bisa membuka – berarti kerusakan pada ic jungle.
Penyebab kerusakan-kerusakan lain sama seperti pada tulisan sebelumnya
+++++++++++++++++++++++++++++++
