Gulung Dinamo Kipas Angin

            Untuk menggulung ulang kipas angin yang telah rusak atau terbakar sebenarnya tidaklah terlalu sulit, asalkan sudah tau caranya, Cuma memakan waktu kira-kira dua jam bagi yang udah biasa.
            Ya udah kita mulai aja,  nanti malah lama siapnya...he..he.
            Pertama tentu kita siapkan alat-alat yang diperlukan untuk menggulung ulang kumparan kipas angin terebut yaitu :
1.      Micro meter, guna untuk mengukur diameter kawat spul, biasanya kipas angin yang dipakai untuk
          rumah tangga berukuran 0,15mm.atau 0,18mm
2.      Multitester, untuk mencek kawat kalau ada yang putus.
3.      Kawat Spul 0,15mm
4.      Prespan Mika 0,12 dan 0,15, untuk isolasi.
5.      Hand sakle electrik  wind thread machine, untuk menggulung kawat.
6.      Serta peralatan lain yang dibutuhkan, seperti kunci-kunci.

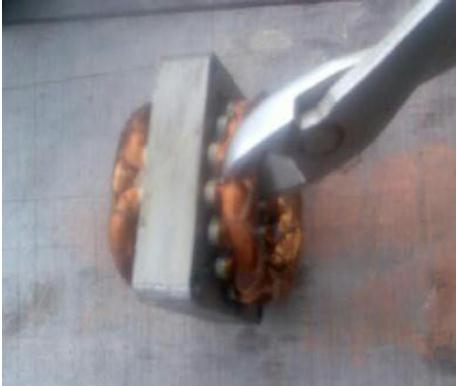

Pertama keluarkan kawat yang rusak dari tran kipas angin yang rusak seperti gambar diatas, potong menggunakan tang potong, jika isolatornya rusak ganti dengan yang baru, seperti dibawah ini



Setelah selesai Isolasinya semua/pemasangan prespan mika, kita ukur lebar dan lingkar tran kipas tersebut seperti dibawah ini, guna untuk membuat ukuran, atau besar lingkar kawat yang akan di gulung:

Selanjutnya kita buat ukuran cetakan kawat sesuai dengan panjang dan lebar yang telah dibuat tadi pada triplek yang telah disediakan sesuai ukuran dengan ukuran yang telah didapat tadi, seperti dibawah ini :
Selanjutnya


Selanjutnya kita mulai menggulung, dimulai dari anggka nol pada thread machine, sampai 900 lilitan, dan dibuat sebanyak 4x ,tanpa terputus, seperti gambar dibawah ini, karena rata-rata kipas angin menggunakan lilitan sebanyak itu.


Selanjutnya kita buat lagi gulungan untuk putaran 1,2,3,nya karena kipas angin rata-rata mempunyai 3 kecepatan, Pertama kita buat gulungan sebanyak 500 putaran dibuat sebanyak 4x seperti yang pertama tadi, dibuat pembatas dengan lidi yang telah disediakan agar tidak bergabung antara gulungan 1 dan 2 , selanjutnya gulungan tersebut ditimpa atau digulung lagi dengan menggunakan dua kawat sekaligus, gulungan ini sebanyak 200 gulungan, jadi total gulungan ini sama panjang dengan gulungan yang pertama tadi yaitu 900 lilitan (500+200+200)(kawat yang kumparannya 500 ditandai pakai isolasi agar pada saat penyambunngannya tidak salah) Seperti gambar dibawah ini :
 Gulungan dibawah ini gulungan ke dua dan 3 dengan memakai dua kawat sekaligus biar gulungnya cepat, nggak 2x kerja...
 Sekarang kita mulai cara memasuk kan kawat yang pertama (kawatyang dobel 3) kedalam tran kipas angin seperti dibawah ini :
Posisikan kawat sesuai alur/gambar dibawah ini, jangan sampai terbalik.jika terbalik kipas angin tidak akan berputar.

 Untuk pemasangan gulungan kawat yang kedua/gulungan starting, masukkan diantara ujung kawat yang pertama tadi/gulunga running. seperti gambar dibawah ini.
 Ada pertanyaan nggak sampai disini...ya kalo nggak ada kita lanjut.
Sekarang kita sambung ujung-ujung kawat, sebelumnya ujung kawat kita bakar sedikit untuk membuka email atau pembungkus kawat,
Berikut ini cara bikin sambungannya :
Kawat yang dobel 3 kita kasih nama a, b, c, aja (a=200 kumparan, b=200 kumparan, c=500 kumparan) dan kawat yang tunggal kita kasih nama x (900 kumparan), supaya mudah untuk menyambungnya,
Kumparan yang dobel 3 tentu mempunyai ujung sebanyak 6 ujung, yakni a,a1, b, b1,c dan c1 dan yang 1 kumparan 2 ujung yakni x dan x1.
Ujung x digabung dengan ujung a1, ujung b1 digabung dengan a, ujung b digabung dengan ujung c1, sehingga sekarang ujung kawat menjadi sebanyak 5 ujung. Seperti dibawah ini :

 Ujung x1 digunakan untuk api masuk ujung x yang telah digabung dengan a1 menjadi ujung kecepatan no.1, ujung b1 yang telah digabung dengan a, menjadi kecepatan no.2, ujung b1 yang telah digabung dengan c menjadi kecepatan no.3,
Untuk ujung c digunakan untuk kapasitor, pemasangan kapasitor yakni ujung c dan ujung x1. Untuk api masuk sebaiknya dipasang pengaman termostat 1amp.
Setelah selesai disambung dan di solder ujung-ujungnya dibungkus dengan selonsong yang telah disediakan seperti dibawah ini:
Selanjutnya
 Selanjutnya gulungan tersebut diikat seperti dibawah ini :
Setelah selesai diikat gulungan tersebut dikasih vernis untuk membantu mengurangi panas, dan juga membantu supaya gulungan tidak goyang, seperti dibawah ini.
Sekarang kita tunggu kering dan selanjutnya kita pasang seperti semula.
Selamat mencoba...jika ada masalah dapat diutarakan di komentar.
Semoga sukses.
