Data gambar-bergerak merupakan transfer-data yang membutuhkan kecepatan sangat tinggi. Makin tinggi resolusi gambar makin tinggi kecepatan transfer-data yang dibutuhkan. Hal ini menyebabkan timbulnya berbagai macam problem antara lain seperti (a) kebutuhan band-width yang lebih banyak, (b) pemakaian daya listrik yang lebih besar, (c) menimbulkan gangguan noise frekwensi tinggi. Ada beberapa macam teknologi sistim transfer-data seperti misalnya RS422, RS485, SCSI.
LVDS atau Low Voltage Differential Signaling adalah merupakan salah satu teknologi sistim data-tranfering yang mampu menjawab problem-problem seperti disebutkan diatas. LVDS mempunyai karakteristik seperti :
- ·Data-transfer dengan kecepatan tinggi
- Amplitude sinyal data kecil, sekitar 200 hingga 300 milivolt
- Kebutuhan daya listrik rendah
- Sedikit menimbulkan noise
- Bekerja pada tegangan sangat rendah rendah
- Menggunakan sepasang kabel yang dipelintir (twisted) dan tidak menggunakan ground sebagai referensi sinyal
- Data yang dikirim merupakan serial-data, sehingga dapat mengurangi jumlah kabel konektor
- Relatip murah dibanding teknologi lain
Sirkit LVDS terdiri dari :
- LVDS transmiter - sirkit ada pada bagian main-pcb
- LVDS receiver – sirkit ada pada bagian pcb TCON yang merupakan kesatuan dari Front Panel Display
- Konektor kabel LVDS

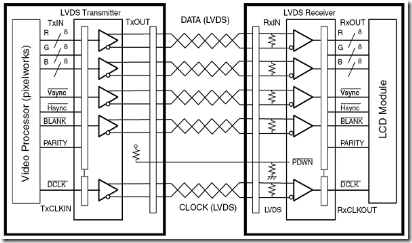

(gambar diambil dari Sanyo Training Manual) Gambar dibawah merupakan blok diagram sirkit LVDS interface.
(gambar diambil dari Sanyo Training Manual)

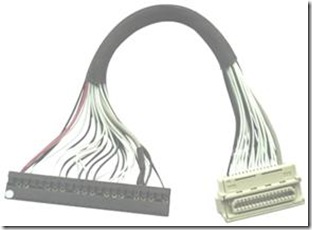

Contoh gambar kabel LVDS
Kerusakan yang dijumpai pada bagian LVDS
- Karena sinyal LVDS levelnya rendah, maka jika konektor mengalami oksidasi atau kurang kontak – akan menyebabkan gambar kadang hilang, gambar cacat atau hilang sama sekali
- Kerusakan pada sirkit transmiter
- Kerusakan pada sirkit receiver
- Tidak ada tegangan suply Vcc
++++++++++++++++++++++++
Komentar dari Sarif TV :
- Makasih artikelnya, bagus sekali.
- Masalah kabel yang di pelintir, saya pernah terkecoh - dulu nyambung kabel lvds tidak saya pelintir - dan hasil gambarnya hancur berantakan.
- Pernah juga tv sharp aslinya kabel nggak di pelintir, cuma ada isolasi/pengikat di kedua ujungnya dan dengan tidak sengaja memindahkan ikatan tersebut - hasilnya gambar juga berantakan.
