Televisi SHARP Q VISION Personal 20
Keterangan singkat :
- Merek : SHARP
- Type : New Q Vision Personal 20
- Model : 20S 20MS
- IC Program : IXB 225 WJ
- Produsen : SHARP Corporation Japan

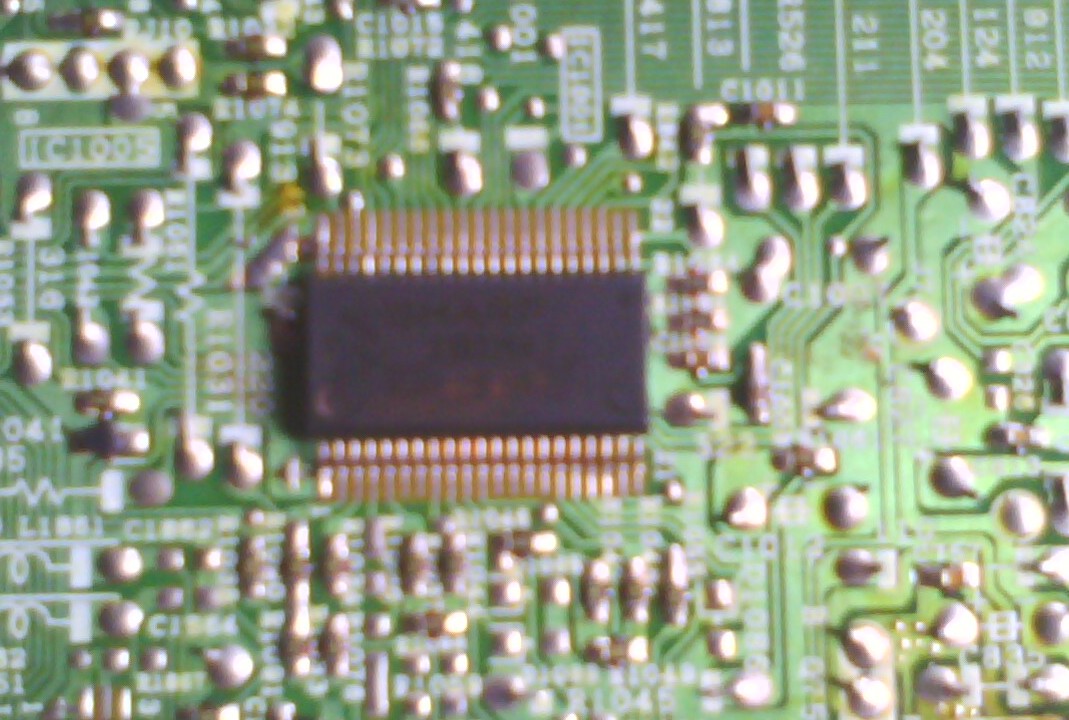

IC Program IXB 225 WJ
Cara membuka Menu Factory Setting
- Buka tutup belakang televisi.
- Siapkan sebuah jepitan aki kecil ( Jepitan Buaya ).
- Cari jumper 301 dan 410 dengan lubang di bawahnya pada PCB utama Televisi, letaknya berdekatan dengan Tuner.
- Jepit kedua jumper tersebut dengan jepitan aki kecil yang sudah disiapkan tadi dan jangan usahakan jangan sampai terlepas sebelum menu Factory Setting ditutup.
- Untuk menutup Menu Factory Setting, lepaskan jepitan pada kedua jumper tersebut.
Tombol Navigasi Sub Menu
- Tombol Ch Up ( P+ ) untuk berpindah ke sub menu selanjutnya.
- Tombol Ch Down ( P- ) untuk kembali ke sub menu sebelumnya.
- Tombol Vol Up ( V+ ) untuk menambah parameter sub menu.
- Tombol Vol Down ( V- ) untuk mengurangi parameter sub menu.
Navigasi Sub Menu V00 dan V25 ( BW Balance )
Pada posisi sub menu V 00 atau V 25, tekan tombol angka pada remot kontrol berikut ini :
- 1 untuk menambah R-C ( Red Cut )
- 4 untuk mengurangi R-C ( Red Cut )
- 2 untuk menambah G-C ( Green Cut )
- 5 untuk mengurangi G-C ( Green Cut )
- 3 untuk menambah B-C ( Blue Cut )
- 6 untuk mengurangi B-C ( Blue Cut )
- 7 untuk menambah R-D ( Red Driver )
- Recal / Review ( Gambar panah bolak-balik ) untuk mengurangi R-D ( Red Driver )
- 8 untuk menambah B-D ( Blue Driver )
- 0 untuk mengurangi B-D ( Blue Driver )
Default Setting
| V00 | CUTOFF/BKGD | -- |
| V01 | RF-AGC | 44 |
| V02 | VIF-VCO | 26 |
| V03 | H-VCO | 3 |
| V04 | SUB-CON | 127 |
| V05 | SUB-COL | 67 |
| V06 | SUB-BRIGHT | 128 |
| V07 | SUB-TINT | 63 |
| V08 | SUB-SHP | 40 |
| V09 | SUB-COL-YUV | 105 |
| V10 | SUB-TINT-YUV | 63 |
| V11 | V-SIZE | 33 |
| V12 | V-SHIFT | 1 |
| V13 | H-SHIFT | 8 |
| V14 | SCM-BR | 37 |
| V15 | SCM-BB | 36 |
| V16 | SUB-VOL | 60 |
| V17 | V-SIZE60 | -1 |
| V18 | V-SHIFT60 | -1 |
| V19 | H-SHIFT60 | +4 |
| V20 | S-TRAP-BG | 7 |
| V21 | S-TRAP-I | 7 |
| V22 | S-TRAP-DK | 7 |
| V23 | S-TRAP-M | 7 |
| V24 | S-TRAP-574 | 7 |
| V25 | CUTOFF/BKGD YUV | -- |
| V26 | SUB-CON YUV | 100 |
| V27 | SUB-BRIGHT YUV | 127 |
| V28 | VS-CORRECT | 32 |
| V29 | VS-CORRECT OFFSET | 0 |
| V30 | V-LINEARITY | 32 |
| V31 | V-LINEARITY OFFSET | 0 |
Default Setting V00 CUTOFF/BKGD
| R-C | CUTOFF/BKGD | 164 |
| G-C | CUTOFF/BKGD | 141 |
| B-C | CUTOFF/BKGD | 128 |
| B-D | CUTOFF/BKGD | 88 |
| R-D | CUTOFF/BKGD | 62 |
Default setting V25 CUTOFF/BKGD YUV
| R-C | CUTOFF/BKGD YUV | 128 |
| G-C | CUTOFF/BKGD YUV | 128 |
| B-C | CUTOFF/BKGD YUV | 128 |
| R-D | CUTOFF/BKGD YUV | 64 |
| B-D | CUTOFF/BKGD YUV | 64 |
