Tips kerusakan power suply SHARP mati protek (STR-W6753)

Kami telah beberapa kali menjumpai kerusakan power suply SHARP yang menggunakan ic tipe STR-W6753 (atau sejenisnya), dengan gejala kerusakan sebagai berikut :

1. Saat st-by tegangan B+ normal, tetapi begitu power di-on-kan tegangan B+ langsung hilang
2. Pesawat gambar normal – tetapi kadang mati protek sendiri – dan tegangan B+ hilang. Kalau dipelajari lebih lanjut pesawat mati protek saat raster menampilkan gambar dengan britnes yang terang.
3. Pesawat gambar normal – tetapi jika tegangan screen dinaikkan – pesawat langsung mati protek dan tegangan B+ hilang.

Trobelshuting

• Saat mati protek - lampu indikator juga mati (bukan warna merah atau kedip-kedip)
• Pesawat akan mau hidup kembali jika ac cord dicabut dahulu kemudian dipasang lagi
• Saat tiba-tiba mati protek – kalau tegangan pada elko besar bagian power suply diperiksa – ternyata masih menyimpan muatan.

Menurut analisa kami semua problem diatas disebabkan :

• STRWxxxx telah mengalami sedikit degradasi atau ada nilai resistor yang berubah.
• Sewaktu pesawat dihidupkan atau ketika gambar terang – arus B+ akan naik.
• Demikian pula arus yang melalui D (drain) – S (surce) – R705//R706  akan bertambah besar pula.
• Pada hal didalam sirkit STR  ini memiliki sirkit “over current protektor” – dimana sensor samplingnya adalah “R705//R706 yang ke ground.
• Jika arus FET naik bertambah besar – maka tegangan pada ujung kedua ressitor tersebut juga akan bertambah besar pula (sesuai hukum ohm V=I x R)
• Perubahan tegangan pada resistor ini akan diterima oleh pin-7 sebagai input triger protektor over current (OCP)
• Jika pada tegangan pada R705//R706  naik  melebihi level tertentu – akan menyebabkan  STR mati protek.

Blok diagram STR-W6753 (gambar diambil dari datasheet Sanken)

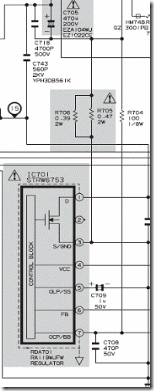

Gambar diambil dari skema Sharp chasis GA-4


Solusi untuk poblem diatas :

• Periksa dahulu semua elko yang pada bagian primer power suply dengan ESR-meter
• Coba ganti resistor R705//R706  dengan nilai sedikit lebih kecil.
• Pilih resistor yang nilainya besar untuk coba diganti. Misalnya 0.47 ohm diganti dengan nilai 0.39 ohm.
• Kalau sudah coba diganti resistor masih problem – maka ganti lagi dengan nilai yang sedikit lebih kecil – misalnya ganti dengan nilai 0.33 ohm.
• Kalau ternyata masih problem – maka alternatip terachir adalah ganti STR .

+++++++++++++++++++++++++++
