Trobelshuting bagian vertikal (part.1)



Merupakan kelanjutan dari tulisan sebelumnya (baca)

Memperbaiki kerusakan bagian vertikal gampang-gampang susah. Umumnya sih memang gampang. tetapi kadang memang dijumpai ada yang susah. Agar lebih mudah maka pahami dahulu cara kerjanya.

Sirkit defleksi vertikal dapat dibagi menjadi 3 bagian :
  1. Vertikal-out amplifier - umumnya menggunakan sebuah ic
  2. Vertikal feedback (umpan balik)
  3. Vertikal osilator - merupakan bagian dari ic jungel

1. Bagian vertikal-out

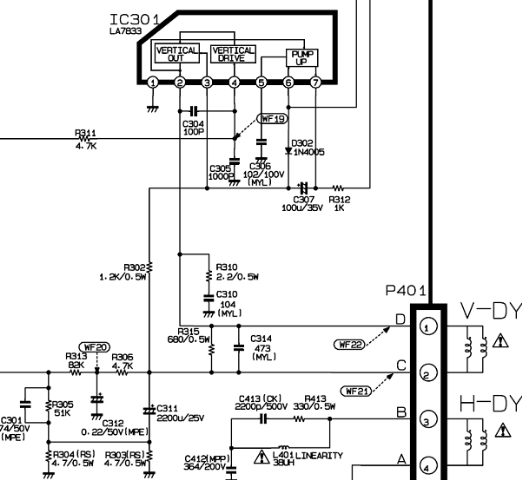

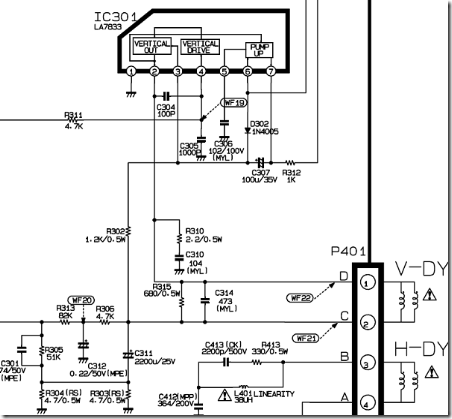

  • Lihat contoh skema dibawah
  • Sirkit demikian dinamakan ac-kopel
  • Tegangan suply Vcc diberikan pada pin-6. Umumnya mendapat tegangan suply Vcc sekitar 25v.
  • Sinyal berbentuk gigi gergaji di-inputkan pada pin-4 - yang dihubungkan secara langsung (dc kopel) dari ic jungel.
  • Sinyal output dikeluarkan dari pin-2 - dan dihubungkan secara langsung ke kumparan def yoke
  • Jalur sinyal output adalah  pin-2 >>> Def Yoke >>> C311 >>> R303
  • Pin-2 pada kondisi normal umumnya mempunyai tegangan dc sekitar setengah tegangan Vcc
  • C311 2200u/35v berfungsi seperti halnya kapasitor kopel pada audio-amplifier. Yaitu untuk memblokir agar tegangan dc pada pin-2 tidak short ke ground. Tetapi dapat melewatkan pulsa-pulsa vertikal yang bersifat sebagai ac
  • R310 yang diseri dengan C310 merupakan sirkit untuk mencegah agar bagian vertikal out tidak berosilasi. Sirkit seperti ini juga dapat diketemukan pada sirkit Audio amplifier. Kalau sampai terjadi osilasi akan meyebabkan ic sangat panas.
  • Pada saat “vertikal retrace” – yaitu saat scanning vertikal dari sampai pada bagian bawah layar dan kemudian kembali ke bagian atas – dibutuhkan waktu kembali yang sangat cepat. Untuk itu pada saat retrace bagian vertikal-out membutuhkan suply “yang hanya sesaat itu”  tegangan suply yang lebih besar (2x Vcc)
  • Tegangan suply untuk saat vertikal-retrace ini disediakan oleh bagian sirkit PUMP-UP atau kadang dinamakan FLYBACK-GENERATOR yang biasanya sekitar (2 x 25v)
  • Sirkit Pump-up membutuhkan komponen eksternal yang terdiri dari sebuah Diode D302 dan sebuah elko C307.
  • Pin-7 mengeluarkan pulsa-pulsa vertikal dan biasanya digunakan untuk mensuply pulsa vertikal (V sync) ke ic mikrokontrol untuk OSD
  • Pada teve tertentu sinyal pulsa-pulsa dari pin-7 kadang juga digunakan sebagai “sampling” sensor untuk protek. Jika bagian vertikal tidak kerja maka akan menyebabkan teve mati protek.

2. Bagian vertikal feed-back atau umpan balik.
  • Feed-back atau umpan balik diberikan dari vertikal-out – ke bagian dari vertikal osilator (ramp generator)
  • Berfungsi untuk mengatur “linearitas” bagian penguat defeleksi vertikal.
  • Ada 2 macam jalur feed-back – yaitu (1) dc feed-back  dan (2) ac feed-back
  • Jalur dc feed-back  adalah dari tegangan dc dari pin-2 >>> Def Yoke >>> R306 >>> R313 >>> ic jungel. Dinamakan demikian karena umpan balik merupakan tegangan dc dari vertikal-out ke ramp generator.
  • Jalur ac feed-back  adalah dari pin-2 >>> Def Yoke >>> C311 2200u/35v >>> R305 >>> ic jungel. Dinamakan demikian karena merupakan umpan balik berupa sinyal ac yang telah melewati elko C311.
clip_image002

3. Bagian vertikal osilator yang lokasinya pada ic jungel (lihat skema dibawah)
  • Frekwensi vertikal diperoleh dari frekwensi horisontal
  • Menggunakan sirkit yang dinamakan Vertikal Count-Down atau pembagi vertikal, maka frekwensi horisontal yang tinggi dibagi-bagi sehingga memperoleh  frekwensi vertikal yang rendah.
  • Frekwensi vertikal yang dihasilkan dari V Count-down tidak tepat 50hz (PAL) ataupun 60Hz (NTSC)
  • Oleh sinyal sinkronisasi yang diperoleh dari sirkit Sync Separator- maka frekwensi vertikal akan dibuat agar sinkron sesuai dengan sinyal yang diterima. Jika yang diterima sinyal PAL maka frekwensi vertikal akan sinkron pada frekwensi 50Hz. Jika yang diterima sinyal NTSC maka frekwensi vertikal akan sinkron pada  60Hz. Jadi secara otomatis besarnya frekwensi vertikal akan mengikuti sistim sinyal video yang diterima.
  • Output dari sirkit V Count-down bentuknya masih berupa sinyal kotak. Sirkit Ramp-Generator berfungsi untuk merubah sinyal kotak menjadi sinyal yang berbentuk gigi-gergaji. Ramp generator membutuhkan komponen eksternal, yaitu sebuah kapasitor C316 untuk pembentuk sinyal gigi-geraji. Kadang pada bagian ini juga terdapat sebuah resistor dengan nilai ratusan kilo atau mega.
  • Pin-23 V NFB (vertkal negatif feedback) mendapat tegangan dc feed-back dari bagian Vertikal-out
  • Tidak ada tegangan dc  feed-back, maka akan menyebabkan pin-24 tidak akan mengeluarkan sinyal ouput (tidak ada tegangan output)

clip_image004

TROBELSHUTING

1. Menjumpai kerusakan vertikal satu garis, maka langkah yang perlu dilakukan adalah :
  • Periksa apakah bagian vertikan-out amplifier telah bekerja - baca. item-2 dibawah.
  • Periksa apakah ada tegangan umpan balik (vertikal feed-back) pada ic jungel pin-23 (V NFB, vertikal negatip feedback) – baca item-4 dibawah.
  • Jika keduanya diatas OK – berarti problem pada ic jungel –baca item-5 dibawah.
  • Pada teve model lama – periksa switch Normal-Service. Mungkin pada posisi Service
  • Kerusakan diode pump-up (open atau putus) juga dapat menyebabkan vertikal satu garis

2. Cara memeriksa apakah bagian vertikal-out amplifier sudah kerja.
  • Open atau sedot solderan pada pin-24 ( V out) ic jungel
  • Siapkan Ohm-meter pada posisi x1
  • Probe merah tempelkan ke-ground
  • Probe hitam sentuh-sentuhkan ke jalur menuju ke input ic Vertikal-out .
  • Jika bagian vertikal-out kerja normal – maka garis yang nampak pada layar akan lari-lari naik-turun

3. Bagian vertikal-out tidak kerja
  • Periksa tegangan suply Vcc
  • Periksa tegangan pada bagian output pin-2. Jika tidak ada tegangan maka kemungkinan ic vertikal rusak
  • Periksa hubungan jalur sinyal output dari pin-2 >>> konektor def yoke >>> elko C311 2200u/35v >>> Resistor nilai kecil R303

4. Tegangan vertikal feed-back tidak ada
  • Periksa apakah sudah ada tegangan pada bagian vertikal out pin-2
  • Periksa komponen-komponen pada jalur dc feedback
  • Problem pada ic jungel yang menyebabkan vertikal satu garis.
  • Tidak ada tegangan dc feed-back pada pin-V NFB
  • Tidak ada tegangan suply Vcc pada ic jungel
  • Kapasitor pada sirkit Ramp-generator short
  • Kadang  pada sirkit ramp-generator  terdapat sebuah resistor (ratusan kilo). Periksa mungkin resistor nilai molor.
  • IC jungel rusak
  • Problem pada ic memori (pada sirkit yang sudah menggunakan teknologi I2Cbus sda/scl)

5. Vertikal osilator tpada ic jungel tidak kerja, dapat disebabkan karena
  • Tidak ada suply tegangan Vcc pada ic jungel (biasanya tegangan diperoleh dari flyback)
  • Kapasitor filter pada Ramp-generator short (bocor)
  • Kadang ada sebuag resistor yang nilainya ratusan kilo pada ramp-generator. Periksa niali resistor tersebut, mungkin nilainya molor.
  • Kerusakan ic memori pada teve yang sudah menggunakan teknologi I2Cbus (sda/scl)
  • Ic jungel rusak

6. Vertikal tidak penuh atas-bawah – dapat disebabkan antara lain.
  • Periksa dahulu adjustment vertikal size
  • Periksa tegangan suply Vcc pada ic jungel (mungkin tegangan drops)
  • Resistor kecil R303 – mungkin nilai molor
  • Kadang resistor R303 menggunakan dua buah resistor yang dipasang paralel. Mungkin salah satu putus.
  • Kapasitor pada sirkit Ramp-generator nilai mengecil
  • Elko kopel C311 2200u/35v nilai mengecil (kering)
  • IC vertikal-out rusak

7. Vertikal tidak linear atau melipat pada bagian bawah – dapat disebabkan karena :
  • Paling sering disebabkan kerusakan part pada jalur feeddback – yang disebabkan karena nilai komponen  berubah. Periksa nilai komponen resistor dan elko.
  • Dapat pulsa disebabkan ic vertikal rusak.

8. Vertikal tidak linear atau tidak penuh pada bagian atas.
  • Umumnya disebabkan karena tegangan suply Vcc pada ic vertikal-out drops. Periksa elko filter pada suply Vcc dengan ESR meter.
  • Dapat pula disebabkan kerusakan ic vertikal-out
  • Ada gangguan beberapa garis-garis blanking pada bagian atas layar. Umumnya gangguan terjadi karena tegangan pump-up kurang. Disebabkan elko pump-up kering.
  • Jika def yoke pernah diiganti dengan impedansi (ohm) yang lebih tinggi – kadang dapat menyebabkan tmbulnya problem ini.
  • Adjustment Vertikal-Lin dan Vertikal-center (V Pos) yang tidak tepat kadang juga dapat menimbulkan problem ini

9. Tentang tegangan pump-up
  • Tegangan pump-up yang besarbya 2x  tegangan suply Vcc dibutuhkan hanya pada saat vertikal retrace.
  • Sirkit pump-up membutuhkan eksternal komponen yang terdiri dari sebuah elko dan sebuah diode.
  • Kerusakan pada salah satu part tersebut akan menyebabkan tegangan pump-up drops.
  • Akibatnya pulsa vertikal blangking akan drops – yang ditunjukkan dengan gejala munculnya beberapa garis-garis blangking pada bagian atas layar.
  • Diode pump-up open (putus) akan menyebabkan bagian ic vertikal out tidak kerja (problem satu garis)

clip_image002[1]
  • Gambar diatas adalah merupakan bentuk sinyal vertikal out
  • Pulsa-pulsa yang mempunyai level tinggi adalah pulsa vertikal retarce – dimana membutuhkan suply tegangan pum-up.

+++++++++++++++++++++++++
