Problem gangguan warna ketangkap setelah menggunakan osiloskop



KASUS :

  • Terima TV China kiriman dari rekan teknisi
  • Gambar ada gangguan.
  • Pada bagian kiri layar - timbul gangguan blok vertikal kemerah-merahan dari atas kebawah.
  • Jika kontrol warna diminimkan (gambar jadi black-white) – gangguan juga ikut hilang



TINDAKAN :

  • Analisa awal kami problem tentu pada sirkit bagian warna.
  • Maka perburuan maupun coba-coba ganti part berkutat terus pada sirkit bagian warna
  • Hampir seminggu lebih penyebab problem tidak juga diketemukan

Maka selanjutnya kami coba lacak menggunakan osiloskop.

  • Cek bentuk pulsa pada basis transistor horisontal output – tenyata bentuknya cacat tidak seperti pada umumnya.
  • clip_image002[4]

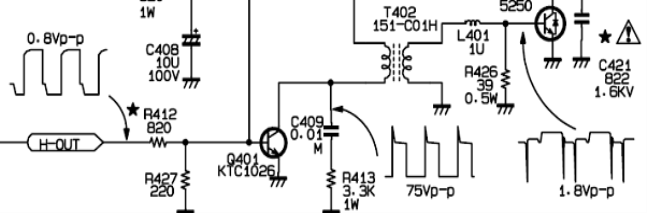

    Gambar samping - Bentuk pulsa normal pada basis transistor horisontal

  • Selanjutnya kami lacak maju –  Cek bentuk pulsa pada output horisontal osilator ternyata bentuknya juga cacat tidak seperti biasanya.
  • clip_image002[8]

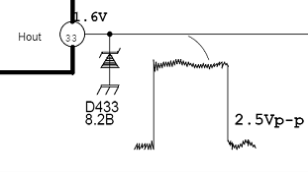

    Gambar samping - Bentuk pulsa normal pada osilator horisontal output.

  • ….”Mungkin ic osilator problem”, pikir kami.
  • Coba ganti ic – lho kok .......pada wae (hasil tetap cacat).
  • Setelah berpikir cukup lama………….
  • Coba matikan bagian horisontal output dengan memutus jalur suply B+
  • Ternyata pulsa pada horisontal osilator jadi normal.
  • Demikian juga bentuk pulsa pada basis horisontal output jadi normal.
  • Kesimpulan achir……………problem ada pada sirkit bagian horisontal-output.
  • Coba lepas dan cek transistor horisontal output......eeeeee ternyata biangnya ada disini.......yang dipasang ternyata transistor “tanpa diode damper”…………….pantesan diuber pada bagian warna tidak pernah ketemu……………
  • Ya beginilah resiko-nya jika mereparasi eks bengkel lain………..kadang ada part yang diganti bukan semestinya………..bisa bikin pusiiiingggg…….



Analisa kami pada kasus ini kenapa bagian horisontal output dapat menyebabkan bentuk pulsa osilator horisontal cacat

  • Karena tidak ada damper diode menyebabkan bentuk pulsa horisontal-out dari flyback cacat
  • Pulsa dari flyback ada yang diumpan balikkan ke bagian horisontal osilator sebagai sinyal FBP (flyback pulse) yang digunakan untuk kontrol Horisontal AFC2. Oleh karena itu pulsa osilator jadi ikut cacat



*********************************

Gambar bawah adalah contoh lain bentuk pulsa horisontal jika diperiksa dengan osiloskop

clip_image006



**************************************
